DZKT-Z型人防电站发电机及附属设备控制系统，是我公司严格按照《防空地下室固定柴油电站》的图集要求研发生产的，主要安装在各类建筑物的人防地下室、人防指挥工程、地下隐蔽设施及坑道、普通人防工程地下室的中心医院、急救医院的固定电站柴油发电站值班室内的专用人防电气控制设备。它是由智能型的人防电站发电机及附属设备控制台、智能型人防电站发电机房信号联络箱、LED或者液晶显示屏组成，来共同完成对人防地下室发电站内的发电机及附属设备的各项数据采集及状态进行监测、显示，接收SFKX-A型人防总控台发出来的三种通风方式信号，实现人防电站内的发电机及附属设备与三防系统的联动控制，从而达实现集中化、智能化的控制；

DZKT－Z-□

L-LED屏

Z智能化Y-液晶屏

人防电站辅机控制台

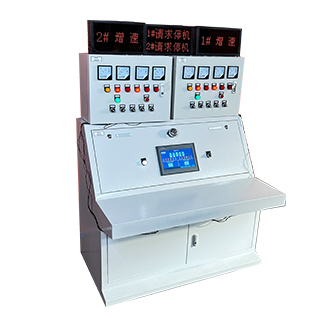

1、智能型的人防电站发电机及附属设备控制台，安装在人防电站值班室内，箱体一般采用琴台式，落地式安装，具体尺寸和安装内容、内置人防发电机及附属设备智能控制器，嵌入了我公司自主开发的系统控制软件（软件著作权登记号：2024SR1851034）,控制面板采用可触摸的液晶显示屏，可接收并显示智能型人防电站发电机房信号联络箱集采及发电机控制器发送过来的发电机及附属设备的各项数据及运行状态，如发电机运行时候的动作状态、电流、电压、运行时间、转速、频率、油压、油温、水温、水压和转速，油泵、冷却循环泵、进/排风机、人防手电动密闭阀等；并对柴油发电机组发出起动、调速、并列和停机(含紧急停机)的指令，对附属设备发出手自动控制的指令；

2、智能型人防电站发电机房信号联络箱安装在人防地下室发电机房，箱体采用壁挂式，内置智能数据采集控制模块，可采集人防柴油发电机组的动作状态及各种参数、采集发电站房附属设备的运行状态及参数，还可以在发电机房发出“准备完毕”、“请求停机”、“请求减负荷”、“请求减负荷”、“故障停机”指令给发送给智能型的人防电站发电机及附属设备控制台；接受智能型的人防电站发电机及附属设备控制台对发电机及附属设备发出的控制指令，从而实现集中化、智能化的控制要求；

3、LED或者液晶显示屏分别安装在人防发电站的值班室和发电机房，一般情况下，在人防发电机房一台发电机组对应一个显示屏，电站值班室再安装一个显示屏，目的是为了将发电机房向值班室发出的请求指令，值班室向发电机组发出的控制指令在各自对应的LED屏（或液晶屏）上放大显示出来，便于值班人员更加及时、准确执行战时发电机各种的命令及状态；

工作电压：AC220V（±10%），频率50Hz(±5%)

控制输出：无源开关量信号、RS485信号

二次回路控制电流：＜5A

工作温度：-20℃-60℃

相对湿度：5%-100%

显示及操控方式：LED薄膜式指示灯、按钮开关、显示仪表或者触摸屏

l 检查各种信号电缆的规格及参数是否满足现场控制需求，信号线根数是否与设计图纸相符。

l 采用落地式安装，提前沟通清楚智能型的人防电站发电机及附属设备控制台的尺寸，预留好安装位置；

l 智能型的人防电站发电机及附属设备控制台到智能型柴油发电机房信号联络箱、各种辅助控制设备之间如何敷设，信号涉及到485通讯或者模拟量信号，需敷设信号屏蔽线。

l 参考人防电站发电机及附属设备控制系统的设计说明，结合电站辅机控制台相关的人防图集的控制方式及要求，及人防固定电站设备平面布置图。

l 确定该控制系统所涉及到的附属设备的类别、数量及控制要求，需要采集和监控的各种数据的类型；

l 箱体的规格与材质，表面处理的要求，安装环境的温度、湿度，防护等级。
