一、产品概述：

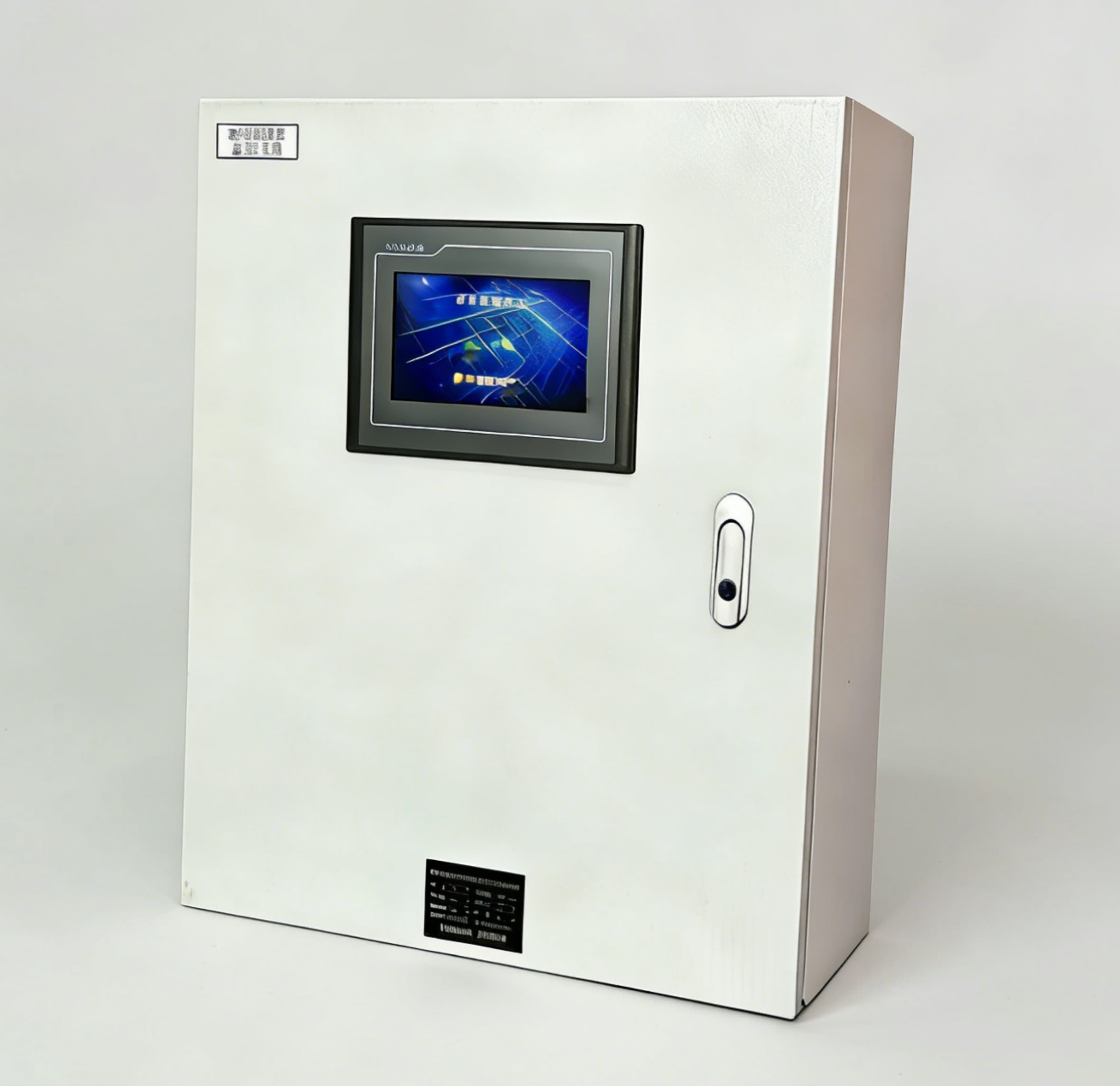

JKZJ型防化值班室集中监控主机，又叫防化值班室照明动力负荷集中监控主机或信号联络控制台，是我公司严格按照《人民防空地下室设计规范》的相关要求设计生产的，主要安装在各类建筑物的人防地下室、人防指挥工程、地下隐蔽设施及坑道、普通人防工程地下室的防化值班室、防化通信值班室内的专用人防产品，该产品采用先进的可变编程控制技术，输入输出信号采用光电隔离，具有防潮、防霉、防电磁脉冲干扰功能，内部具备数据储存功能。设备监控主机门板上安装图形显示装置，值班人员可通过图形显示画面，随时掌握监管设备的负荷状态，确保掩体内的生活秩序稳定，生存环境安全，让避难人员远离危害。该设备一般采用落地琴台式监控台，尺寸大小由监控设备数量的多少来决定，供电为AC220V。

二、产品功能及原理

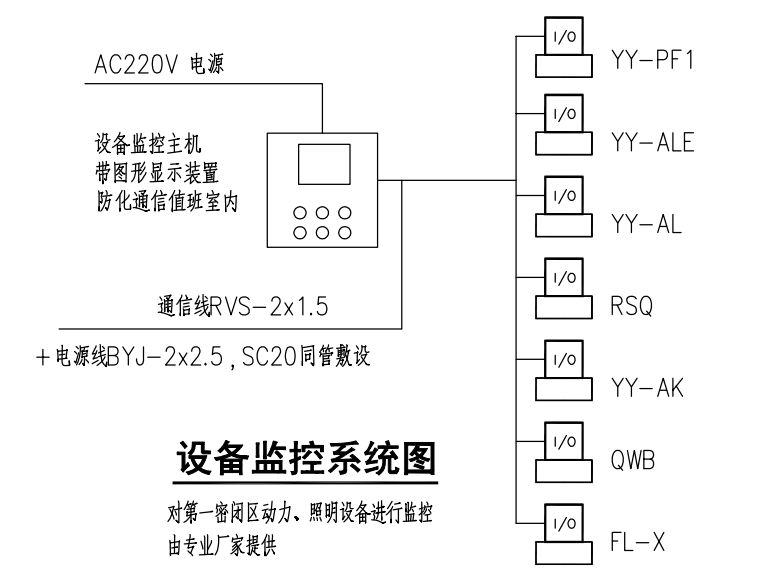

JKZJ型防化值班室集中监控主机，主要是对防护单元内的动力、照明等重点设备进行集中监控，主要包括人防进排风机、人防手电动密闭阀、照明配电设备、应急照明配电设备、热水器、排污泵、X线机等。首先通过安装在各个动力、照明箱内的智能数据采集模块，将采集到所要监控设备的负荷状态数据，运用通讯总线技术与安装在防化值班室内的JKZJ型防化值班室集中监控主机实现相互通讯，再通过图形画面及系统组态技术，将接收到的负荷状态数据在图形显示装置上展现出来，方便防化值班室内的值班人员及时掌握防护单元内的动力、照明设备的负荷状态。从而实现了对防护单元内的动力、照明等重点设备的集中监控。

三、技术参数

工作电压：AC220V（±10%），频率50Hz(±5%)

控制输出：无源开关量信号、RS485信号，RJ45以太网

二次回路控制电流：＜5A

工作温度：-20℃-60℃

相对湿度：5%-100%

显示方式：触摸屏、LED薄膜式指示灯

四、安装说明

l JKZJ型防化值班室集中监控主机，一般采用琴台式监控台落地安装，也可采用明装壁挂式，若采用明装壁挂方式安装，则箱体下沿距离地面1.2~1.5米即可。

l 查看人防战时动力系统图，动力、照明设备布局平面图，明确需要监控的动力箱的监控回路及箱子所在的位置；

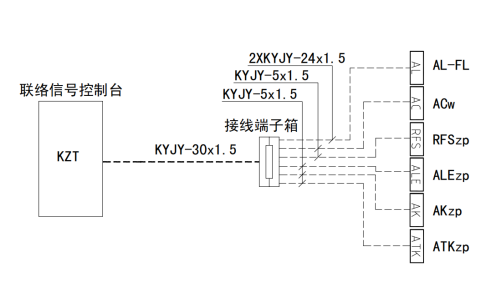

l 查看人防战时动力、照明负荷集中监控示意图，JKZJ型防化值班室集中监控主机到各个动力箱、照明箱采用的是通讯总线还是多芯控制线缆，如果是通讯总线则需敷设信号屏蔽线；如果是多芯控制线缆，则需要明确线缆规格及芯数；

l 安装时外壳接地端子必须可靠接地；

五、选型指南

l 参考人防战时动力、照明负荷集中监控示意图，JKZJ型防化值班室集中监控主机到各个动力箱、照明箱采之间的通讯方式，确定需要监控的战时动力箱、照明箱的个数，安装方式要求是落地式还是壁挂式。

l 在战时人防战时动力图上、明确每个箱子所要监控的设备的数量，需要监控设备的类型；

l 箱体的规格与材质，表面处理的要求，安装环境的温度、湿度，防护等级。
